如前所述，風扇強化換熱的原理是加劇空氣的流動，提高流動的空氣與固體壁面之間的對流換熱效率。風量（m3/s）意指單位時間內流過系統的空氣體積，表征風扇帶來的空氣擾動強度。因此,風量是選擇風扇的關鍵參考因素。
確定風量依據的是熱力學第一定律，即能量守恒定律。其邊界條件如下：
1）主要元器件工作溫度要求；
2）產品使用環境溫度要求：
3）產品發熱總量。
如果已知系統設備內部散熱量與允許的總溫度上升量，就可在產品設計前期通過公式估算出冷卻設備所需的大致風量。舉例闡述其過程如下：
假定產品發熱量為P，需要的溫升為Tout -Tin，結合能量守能定律及空氣的物理性質，風量Q與溫升和功耗之間存在如下關聯:
P =QATρCp （2-1）
風扇需要提供的風量,可以確定為
Q=P/(?TρCp） （2-2）
空氣物理性質按照60℃計算，此時空氣密度為1.060kg/m3，比熱容為1.017kJ/ (kg ·℃)。式(2-2)可以簡化為
Q=P/(?TρCp)=P/(1.078?T) （2-3）
空氣溫升取20℃。風扇風量約為
Q=P/(21.56) （2-4）
注意，環境溫度為55℃，溫升20℃時，空氣已達到75℃，此時，大致推測器件的溫度為85 ~100℃。20℃是一個相對的中間值，但仍要根據具體的產品要求判定。
此時功耗的單位為kW，換算成常用的W，式（2-4）成為
Q=P/(21.56*1000) （2-5）
風扇廠家給出的流量，常有不同的單位，比如 m3/min或者CFM?。換算完成后如下：
Q=P/(21.56*1000)*60=P/359 （2-6）
Q=P/(21.56*1000)*2118.88=0.0983P(CFM) （2-7）
如果某產品預估熱耗35W，則在理想情況下，風扇需要提供的風量為（按照空氣20℃溫升計算)：
Q=35*0.0983=3.4CFM
如果產品熱耗為180W，則在理想情況下，風扇需要提供的風量為（按照空氣20℃溫升計算）：
Q=180*0.0983=17.7CFM
使用這個公式計算出的風量值是產品的工作點對應的風量，并不能說某個風扇的最大風量滿足這一數值就可以，因為系統阻力存在，風扇的實際工作風量總是低于最大風量。如圖2-1所示，阻抗曲線和風扇PQ線的交點對應的風量才是系統實際獲得的風量。驅動這一風量需要風扇具備對應的動力，如何根據上述值來選定合適的風扇呢？這就涉及風扇的另一個關鍵性能參數：風壓。

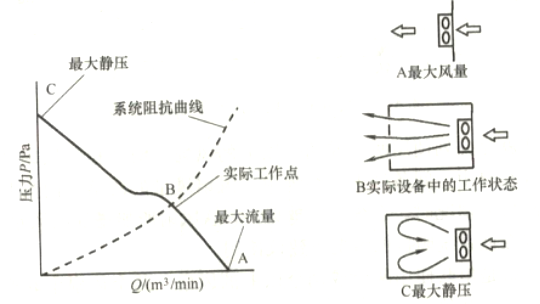

圖2-1 某風扇PQ線和工作點信息示意
注意，如果產品考慮海拔設計，則需要代人海平面空氣的比熱與密度的變化屬性，在計算風量需求公式中，需要調整空氣的相關參數。
