確定風壓需要掌握系統的阻抗特性?？諝庠诹鲃舆^程中，氣流在其流動路徑上會遇到系統內部零件的干擾，其阻抗會限制空氣自由流通。系統阻抗曲線是一個曲線，最準確的方法是風洞測試確定。
在設計階段，當不具備測試條件時，可以使用仿真方法來獲取系統阻抗。當前產品流道崎嶇復雜，有時風扇供風難以使用固定的某個吹風面來替代風源，因此通常直接根據尺寸初選風扇進行仿真，結合仿真所得的壓力損失來迭代選定合理的風扇。
舉個例子，當通過風洞測試和公式推，得出系統的風壓要求為42.5Pa，風量要求為16.5CFM時，單純從PQ線角度考慮（當然還需要考慮尺寸、噪聲、壽命等因素），選擇的風扇必須滿足：風扇PQ線上截取風量為16.5CFM的點時，風壓必須不小于42.5Pa。
某些情況下，現存的風扇性能不夠，或者產品尺寸所限，可以考慮風扇的串并聯運作，如圖3-1所示。

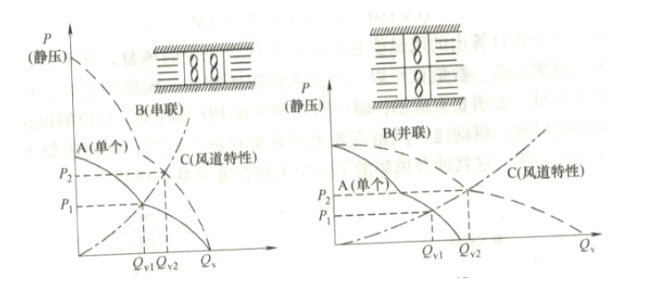

圖3-1 風扇串并聯設計時等效的PQ線
并聯運作就是并列使用兩個或兩個以上的風扇。兩個相同風扇并聯所產生的風量體積，僅在自由空間條件下大約為單一風扇風量的兩倍。而當并聯風扇應用于較高系統阻抗的情況時，系統阻抗越高，并聯風扇所能增加的風量越低。因此，并聯的應用僅在低系統阻抗的情況下建議使用。
串聯運作就是串聯使用兩個或兩個以上的風扇。兩個風扇串聯產生的靜壓在零風量條件下可達兩倍，但在自由空間的情況下并不能增加風量。多加一個串聯風扇，在較高靜壓的系統中可增加風量。因此，串聯適用于高系統阻抗的系統。注意，風扇吹出的風一般是發散狀的，并聯狀態的風扇，當間距較小時，相互之間會出現流場干擾，導致實際并聯后兩顆風扇的總風量低于風量相加。而兩顆相同風扇串聯時，當在風扇之間施加一些整流裝置消除一些空氣雜流后，零風量條件下靜壓甚至可超過兩個風扇風壓之和。
