風扇轉速控制方式
根據轉速偵測和控制方式的不同，風扇主要分為兩線風扇、王線風扇和四線風扇，如圖6-1所示。
1）兩線風扇：兩根線分別為電源正負極，可通過控制輸人正極的電壓來控制風扇轉速，無法反饋風扇實時轉速，控制精度不高，但價格便宜。
2）三線風扇：相對兩線風扇，多出的一根線為信號輸出線。風扇轉速仍僅能通過控制電壓來調節，但由于有信號輸出線，因此可以實時讀取風扇轉速；由于仍基于電壓控速，故控制精度與兩線風扇相同。
3）四線風扇：四根線中，有兩根為正負極，一根為信號輸出線，最后一根為信號輸入線。四線風扇是通過產生PWM脈沖信號來控制風扇轉速的,不同的占空比對應不同的轉速。控速較為精準，且可以實時讀取當前風扇轉速。目前對風扇轉速有較嚴格要求的電子產品中大多采用四線風扇。
注意，上述兩線、三線和四線風扇的功能是常規情況下的定義。實質上，除了正負極兩根電源線是必備的，另外線的功能都可以定制。如輸出信號既可以是風扇具體轉速，也可以是風扇是否在運轉的提示，還可以是風扇轉速是否滿足預期轉速的提示，也可以是一些其他的告警信號。

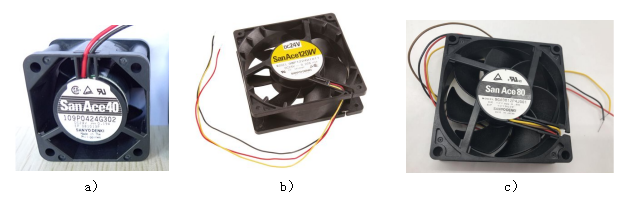

圖6-1 風扇圖片
a）兩線風扇 b）三線風扇 c）四線風扇
